AEL-WPPIC Application des Parcs Éoliens avec Générateur à Induction, Contrôlée par Ordinateur (PC)

AEL-WPPIC – Application des Parcs Éoliens avec Générateur
à Induction, Contrôlée par Ordinateur (PC)

L’Application des Parcs Éoliens avec Générateur à Induction,
Contrôlée par Ordinateur (PC), « AEL-WPPIC », a été développée
par EDIBON pour étudier les principales caractéristiques et
le comportement des générateurs à induction utilisés dans les
éoliennes qui injectent la puissance générée dans le réseau.
Ainsi, elle est idéale pour la formation technique dans le
domaine des énergies renouvelables éoliennes.

L’AEL-WPPIC permet à l’utilisateur de se familiariser avec
le schéma électrique et les caractéristiques de fonctionnement
des éoliennes qui utilisent des générateurs triphasés à rotor
à cage d’écureuil dans les parcs éoliens connectés au réseau
principal. De plus , elle prépare les apprenants aux défis
techniques des parcs éoliens modernes.

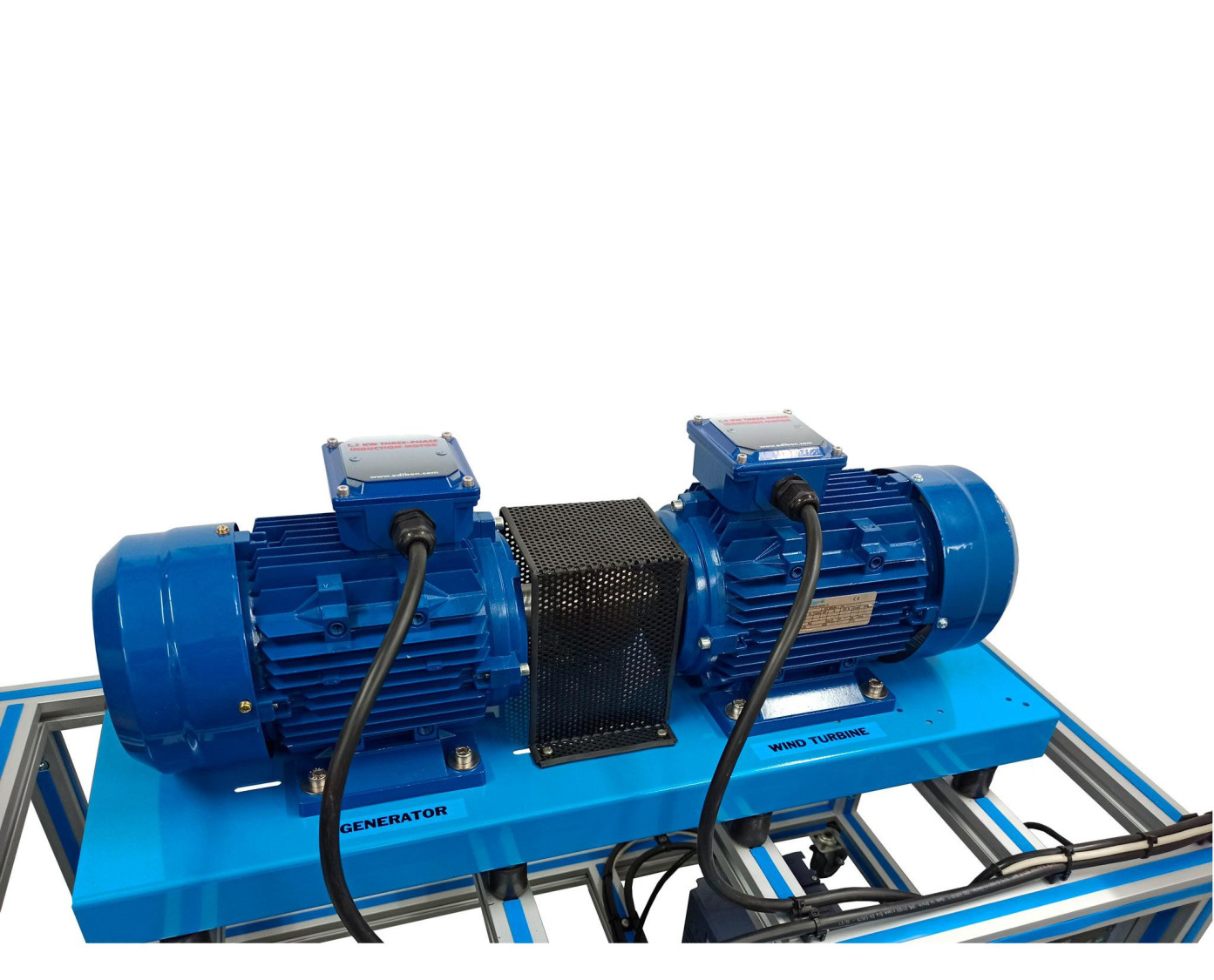

Pour cela, l’application comprend un générateur à induction
à cage d’écureuil couplé à un moteur triphasé (turbine), dont
la vitesse est contrôlée par un variateur de fréquence. Cela
permet de simuler différentes conditions de vent et la chaîne
cinématique d’une éolienne. En outr e, elle intègre un système

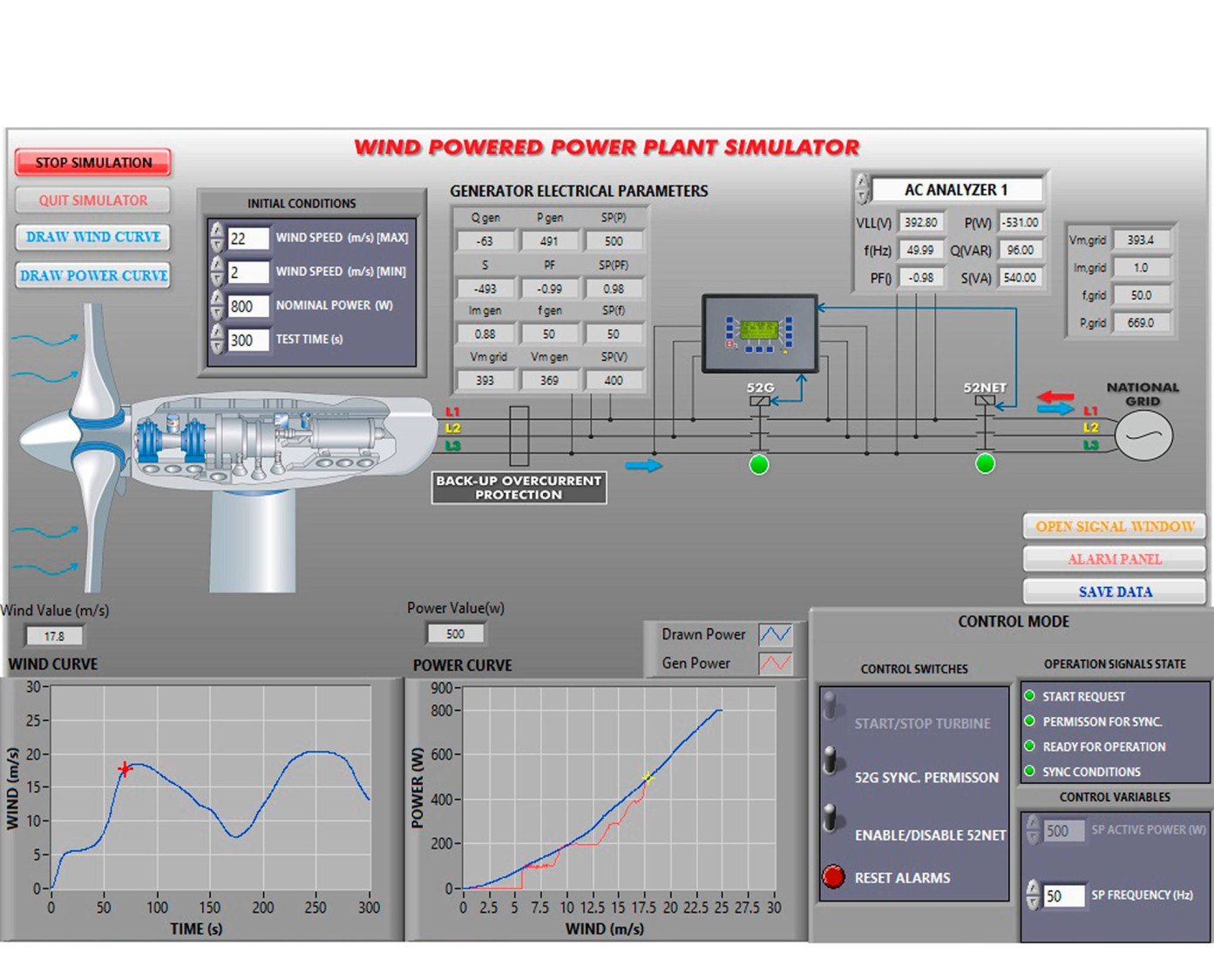

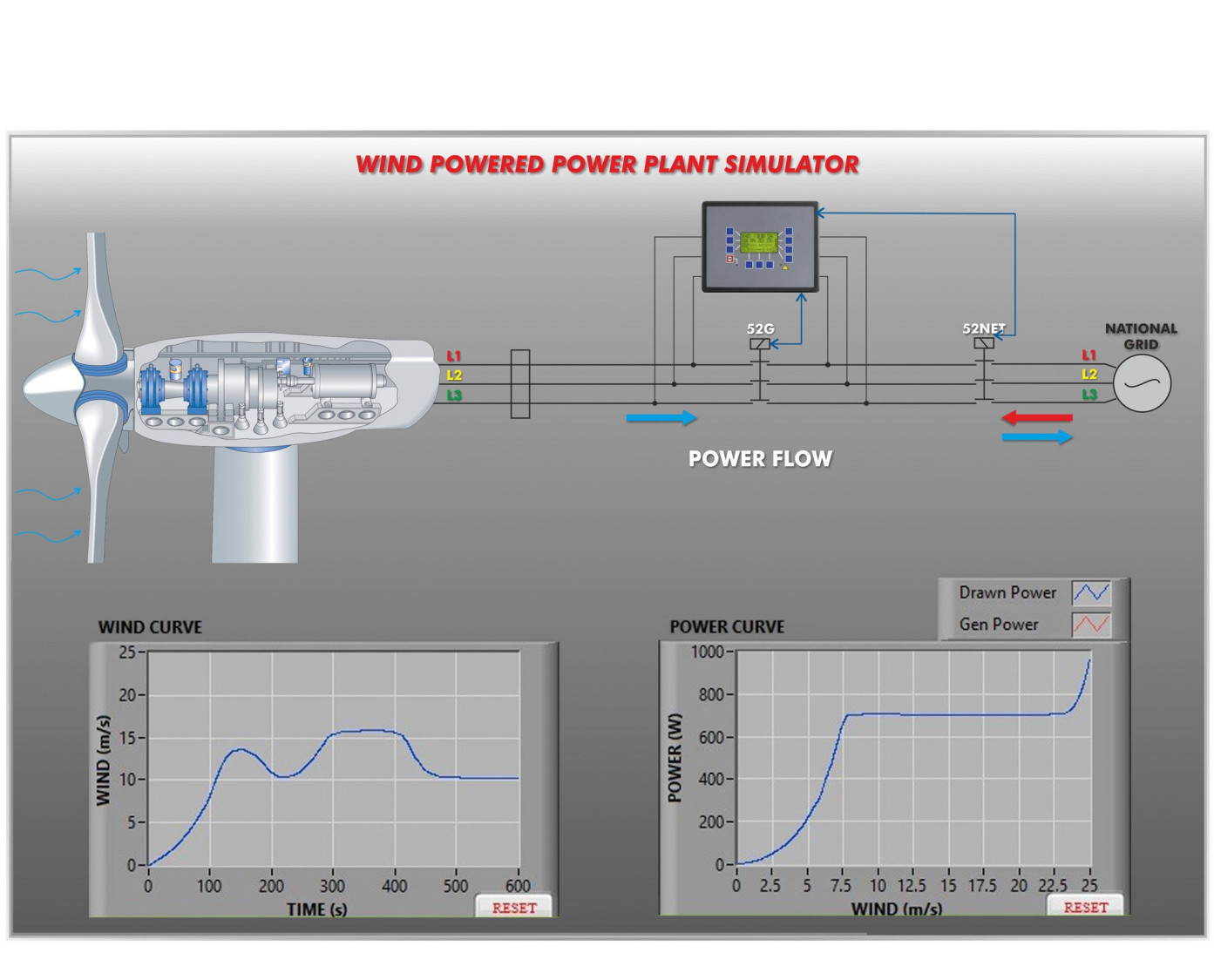

complet de contrôle par ordinateur avec logiciel SCADA.

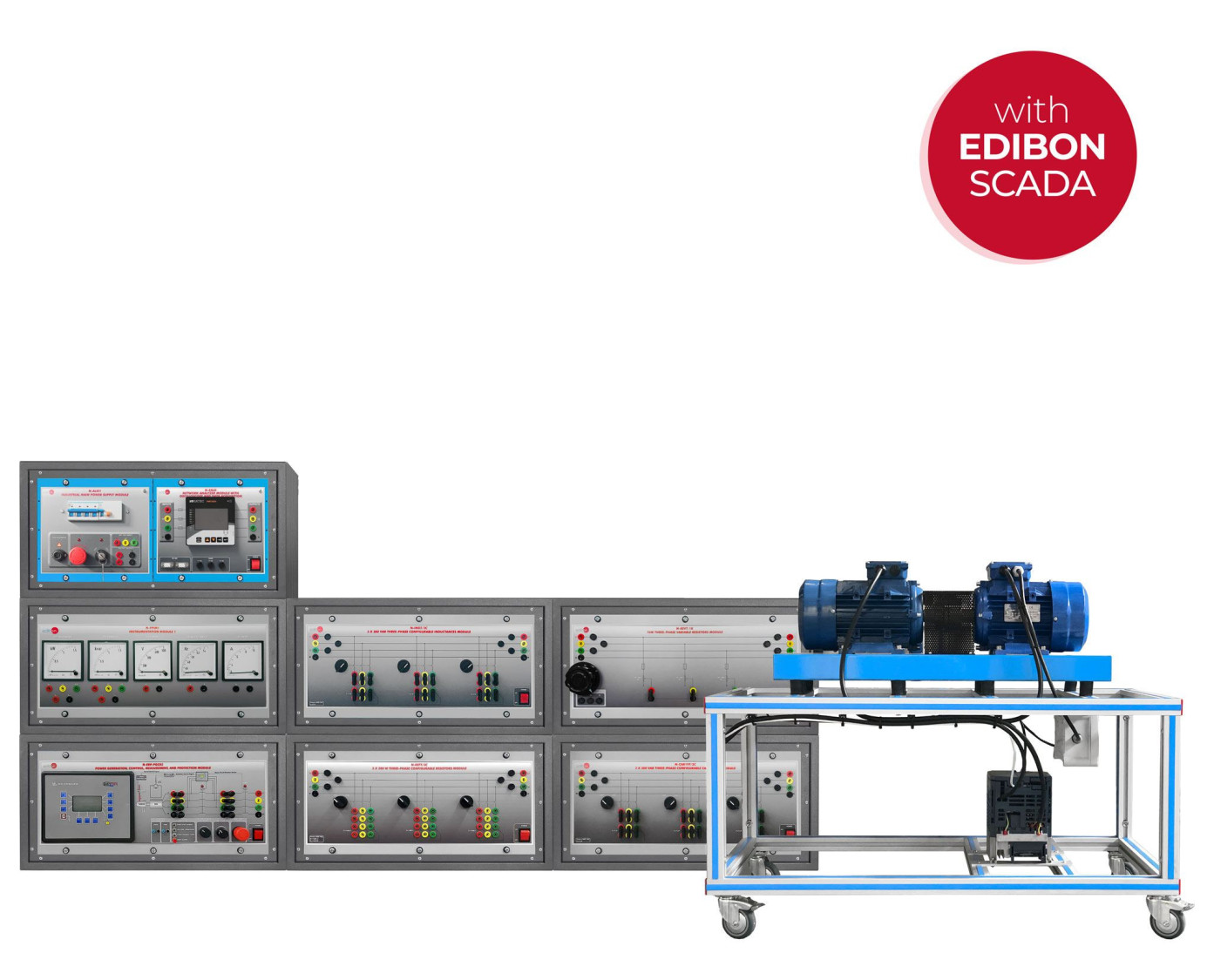

Contenu de l’application :

– Générateur à induction triphasé à cage d’écureuil
– Moteur triphasé (turbine) avec variateur de fréquence
– Module de contrôle multifonction numérique intégré
– Système de synchronisation automatique avec le réseau
– Protection avancée générateurs et turbines
– Carte d’acquisition de données
– Logiciel SCADA de contrôle par ordinateur
– Manuel pédagogique illustré
– CD de formation avec exercices et corrigés

Module de contrôle multifonction :

Cette application comprend également un module avec un
contrôleur numérique multifonction pour le contrôle automatique
des paramètres électriques et de la vitesse du groupe turbine-
générateur, ainsi que pour le processus de synchronisation
automatique du générateur à induction triphasé avec le réseau.
Ce module de contrôle constitue en même temps une protection
avancée pour les générateurs et les turbines.

Applic ations pédagogiques :

Cette application couvre plusieurs thèmes essentiels. Par exemple,
elle aborde la mise en service du générateur à induction connecté
au réseau. En outre, elle traite la synchronisation automatique
du générateur triphasé avec le réseau électrique. Ainsi, les
apprenants étudient l’influence de la vitesse de rotation sur
la puissance générée. De plus, ils analysent les caractéristiques
électriques du générateur à cage d’écureuil sous différentes
conditions de vent simulées.

Caractéristiques techniques :

L’AEL-WPPIC permet un contrôle ouvert et en temps réel.
De plus, le variateur de fréquence permet de simuler différentes
vitesses de vent avec précision. Ainsi, plusieurs apprenants
visualisent les résultats simultanément via le système SCADA.
En outre, cette application est totalement sûre grâce à ses
dispositifs de sécurité mécaniques, électriques et électroniques.

Public cible :

Cette application est adaptée pour plusieurs établissements.
Par exemple, elle convient aux lycées techniques et professionnels
spécialisés en énergies renouvelables. En outre, elle est idéale
pour les instituts de formation professionnelle. Enfin, les
universités et laboratoires peuvent l’utiliser pour la recherche
appliquée dans le domaine éolien.

Avantages du AEL-WPPIC :

L’AEL-WPPIC est robuste et de qualité professionnelle EDIBON.
De plus, elle simule de véritables parcs éoliens avec générateur
à induction connecté au réseau. Ainsi, elle prépare les apprenants
aux défis industriels réels liés à l’exploitation des éoliennes.
Par conséquent, la progression pédagogique est cohérente et efficace.

Enfin, commandez votre AEL-WPPIC dès aujourd’hui. C’est pourquoi
de nombreux formateurs choisissent cette application pour équiper
leur laboratoire d’énergies renouvelables éoliennes.
