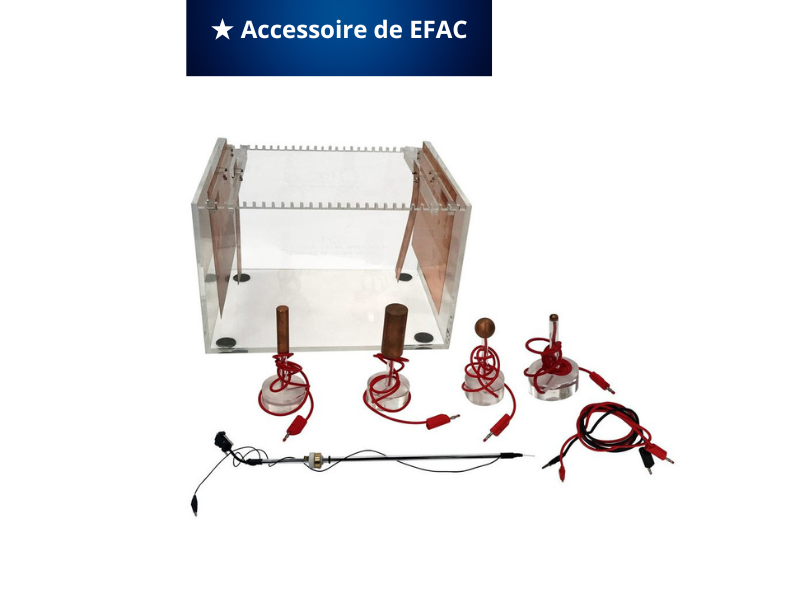

FCE – Set pour l’Étude des Champs Électriques

Le Set pour l’Étude des Champs Électriques, « FCE », permet l’étude spatiale du champ électrique dans toutes ses dimensions (calcul de l’intensité, d

es lignes de force et des surfaces équipotentielles dans les champs statiques et dynamiques) donnant à l’étudiant une vision spatiale plus large non fournie par d’autres méthodes.

L’apport de sphères, cylindres, fils et plans conducteurs ainsi que des sources de charge permet à l’étudiant d’étudier expérimentalement la loi de Coulomb, la force électrique entre sphères conductrices, le théorème de Gauss et le principe de superposition. Le calcul du flux électrique nous permet de déterminer expérimentalement la redistribution des charges générées dans des condensateurs plan-parallèles en configurations série et parallèle. Les effets des diélectriques sur les condensateurs seront réalisés à l’aide de différents matériaux : bois, verre et blocs de plastique, qui permettent d’étudier des configurations série/parallèle.

Le « FCE » consiste en un bras robot auquel est fixée une sonde capable de mesurer l’intensité du champ électrique statique et dynamique. Le logiciel de contrôle, associé à la carte d’acquisition de données, permet d’effectuer des balayages dans l’espace en mémorisant l’intensité du champ électrique point par point avec une résolution maximale de 1 mm. Le « FCE » est fourni avec un logiciel de ges

tion spécialement conçu pour la représentation spatiale de l’intensité du champ électrique et des lignes de force.

Les outils mathématiques d’intégration et de dérivation disponibles dans le logiciel de gestion permettent la vérification expérimentale des lois, théorèmes et principes de base de l’électricité qui s’enracinent dans le plan théorique et qui, à travers l’ensemble « FCE », peuvent être transférés au plan expérimental.

Cette Unité Contrôlée par Ordinateur est fournie avec le Système de Contrôle par Ordinateur EDIBON (SCADA), et comprend : l’Unité elle-même + un Boîtier d’Interface de Contrôle + une Carte d’Acquisition de Données + des Progiciels de Contrôle par Ordinateur, d’Acquisition de Données et de Gestion de Données, pour contrôler le processus et tous les paramètres impliqués dans le processus.
